Металлодетекторы фирмы MESUTRONIC (Германия)

Промышленные металлодетекторы предназначены для выявления инородных металлических включений в различного вида продукции. Проверке могут подвергаться мясные, молочные, хлебобулочные и кондитерские изделия, лекарственные и фармацевтические препараты, напитки и многое другое.

Необходимость использования металлодетекторов:

• защита производственного оборудования от поломок посторонними предметами;
• снижение производственных потерь из-за простоя линии;
• контроль и правильный выбор поставщиков качественного сырья для Вашего производства;
• ограничение партии уничтожаемой продукции при фактах попадания металла;
• преимущества при работе с торговыми сетями и получении больших производственных заказов;
• предотвращение штрафов и рекламаций от торговых сетей и потребителей;
• поддержка репутации и имиджа Вашего предприятия.

Принцип действия конвейерного металлодетектора:

a) Металлодетектор

b) Электромагнитное поле

c) Транспортёр

Выявление металла

1. В голове металлодетектора с помощью передатчика и приёмника образуется электромагнитное поле.

2. При появлении в электромагнитном поле любого металлического тела следует импульс определённого направления.

3. Когда металлический предмет покинет электромагнитное поле, последует опять-таки импульс обратный по направлению.

Если превышены оба предела срабатывания измерительного сигнала, генерируется сигнал «Металл».

Если блок оценки результатов измерений распознаёт сигнал «Металл», можно, в зависимости от конфигурации металлодетектора, использовать различные виды выходного сигнала для считывания событий. Как минимум в Вашем распоряжении будут сигнал реле и коммутируемый выход с напряжением 24 V.

Общие пояснения по выявлению металла для всех видов металлодетекторов.

Разница чувствительности внутри пропускного устройства.

Катушка детектора не вырабатывает однородного электромагнитного поля. Место с наименьшей чувствительностью детектора находится в середине апертуры (проходного отверстия):

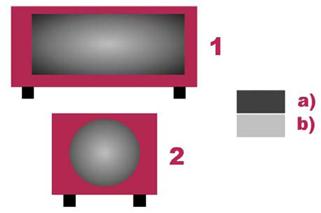

Распределение чувствительности на примере с прямоугольной апертурой (1) и круглой апертурой (2):

a) Зона наибольшей чувствительности.

b) Зона наименьшей чувствительности.

Различная чувствительность на различные виды металла.

Различные виды металлов по-разному влияют на магнитное поле металлодетектора.

Зависимость чувствительности от формы металла.

Степень выявления металла зависит от формы, положения, ориентации металла.

Тестирование работы металлодетектора проводится с помощью калиброванных тестовых образцов сферической формы.

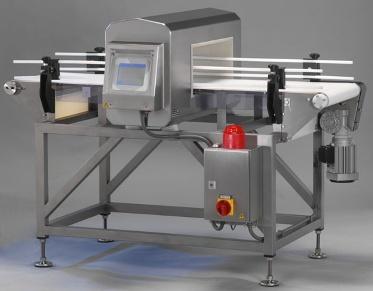

Металлодетектор METRON 07 CI Touch.

Описание:

• Металлодетектор конвейерного типа с интегрированной электроникой.
• Надежное обнаружение всех видов металлов (черный металл, нержавеющая сталь, алюминий, медь).
• Высокоскоростная технология микропроцессоров.
• Цифровая двухканальная обработка сигнала.
• Автоматическое определение и удаление из анализа сигнала продукта.
• Автобалансировка, автоматическая настройка чувствительности.
• Многофункциональный фильтр для защиты от помех.
• Самодиагностика.
• Точное определение наличия металла.
• Трехуровневая система защиты паролями.
• Память на 50 видов продукции.
• Интерфейсы передачи данных RS232 / RS422 / RS485.
• Сенсорный дисплей 5,7" VGA для оператора.
• Интуитивное и понятное меню.
• Соответствует директивам ЕС по безопасности оборудования.
• Исполнение: нержавеющая сталь (AISI 304).
• Специальная накладка на дисплей для мойки водой под давлением.
• Световая и звуковая сигнализация на штативе. Класс защиты IP 65, IP 69k.
• Сигнал работает, если металл обнаружен и/или активирована функция самодиагностики металлодетектора.

Технические характеристики:

Описание конвейера:

• Исполнение: нержавеющая сталь (AISI 304).
• Боковые направляющие по краям конвейера.
• Лента конвейера из пищевого пластика.
• Возможность изготовления конвейера любой длины и ширины.
• Возможен вариант наклонного исполнения.
• Высота рабочей поверхности - по согласованию с Заказчиком.
• Скорость конвейера: фиксированная или регулируемая в случае поставки конвейера с вариатором (опция).
• Возможные варианты отбраковки изделий: толкатель, сжатый воздух, отвод, остановка конвейера со звуковой и световой сигнализацией.
